Modernizacja ogrzewania i transformacja OZE: Kaskady pomp ciepła oraz fotowoltaika dla Starostwa Powiatowego w Wieliczce

Nowoczesne budynki użyteczności publicznej stawiają na efektywność energetyczną, niezależność od wahań cen paliw oraz realną redukcję emisji CO₂. Z przyjemnością prezentujemy naszą kompleksową realizację wykonaną dla Starostwa Powiatowego w Wieliczce, w ramach której zaprojektowaliśmy i zamontowaliśmy kaskady pomp ciepła marki Mitsubishi o łącznej mocy 161 kW oraz instalacje fotowoltaiczne o łącznej mocy 88 kWp.

Inwestycja objęła cztery kluczowe obiekty na terenie powiatu wielickiego (Wieliczka, Gdów, Kłaj), łącząc ze sobą pozyskiwanie energii słonecznej oraz ekologiczne ogrzewanie w układach hybrydowych.

Podsumowanie parametrów inwestycji OZE w Powiecie Wielickim

Obiekt/Lokalizacja	Moc Pomp Ciepła	Moc Instalacji PV	Istniejące/Szczytowe Źródło Ciepła
Powiatowe Centrum Pomocy Rodzinie (ul. Niepołomska 26G, Wieliczka)	69 kW (3×23 kW)	38,72 kWp	Kocioł gazowy Broetje WGB 90 H
Starostwo Powiatowe (ul. Rynek Górny 2, Wieliczka)	69 kW (3×23 kW)	10,12 kWp	Kotły gazowe De Dietrich MCA 35&MCA 45
Placówka Opiekuńczo-Wychowawcza (Kłaj 243, Kłaj)	23 kW	7,92 kWp	Kocioł gazowy Junkers+kolektory słoneczne
Budynek Powiatowy w Gdowie (ul. Bocheńska 33, Gdów)	—	31,24 kWp	—
ŁĄCZNIE	161 kW	88 kWp	Hybrydowe układy grzewcze

Dlaczego pompy ciepła były sercem całej inwestycji Powiatu Wielickiego?

Decyzja Starostwa Powiatowego w Wieliczce o postawieniu na pompy ciepła stanowiła najważniejszy, strategiczny punkt całego przedsięwzięcia. Ogrzewanie wielkopowierzchniowych budynków użyteczności publicznej generuje przeważającą część corocznych kosztów eksploatacyjnych. W obliczu dynamicznych i trudnych do przewidzenia zmian cen paliw kopalnych (głównie gazu), tradycyjne kotłownie stawały się rosnącym obciążeniem dla budżetu jednostki samorządowej.

Kluczem do sukcesu okazała się synergia pomp ciepła z instalacją fotowoltaiczną. Zamontowane kaskady pomp ciepła wykorzystują darmową energię elektryczną wyprodukowaną z własnych dachów, zamieniając ją z wysoką sprawnością na ciepło grzewcze. Przejście na hybrydowy system grzewczy pozwoliło Starostwu zredukować zużycie gazu wyłącznie do okresów ekstremalnych mrozów (tzw. źródło szczytowe). Zastosowanie tej technologii wyeliminowało ryzyko przestojów grzewczych, drastycznie obniżyło ślad węglowy jednostek samorządowych oraz zapewniło stabilność finansową powiatu na dekady.

Modernizacja źródeł ciepła: Pompy ciepła Mitsubishi Zubadan (o łącznej mocy 161 kW)

W trzech budynkach użyteczności publicznej wykonano nowoczesną modernizację maszynowni grzewczych. Postawiono na wysokotemperaturowe, inwerterowe pompy ciepła typu powietrze-woda Mitsubishi Electric Zubadan PUHZ-SHWM230YKA2R2 (o mocy 23 kW), które zachowują pełną wydajność grzewczą nawet przy niskich temperaturach zewnętrznych.

Pompy ciepła połączono w układy hybrydowe z dotychczasowymi kotłowniami gazowymi, które od teraz pełnią funkcję źródeł szczytowych oraz awaryjnych.

Zastosowane rozwiązania technologiczne:

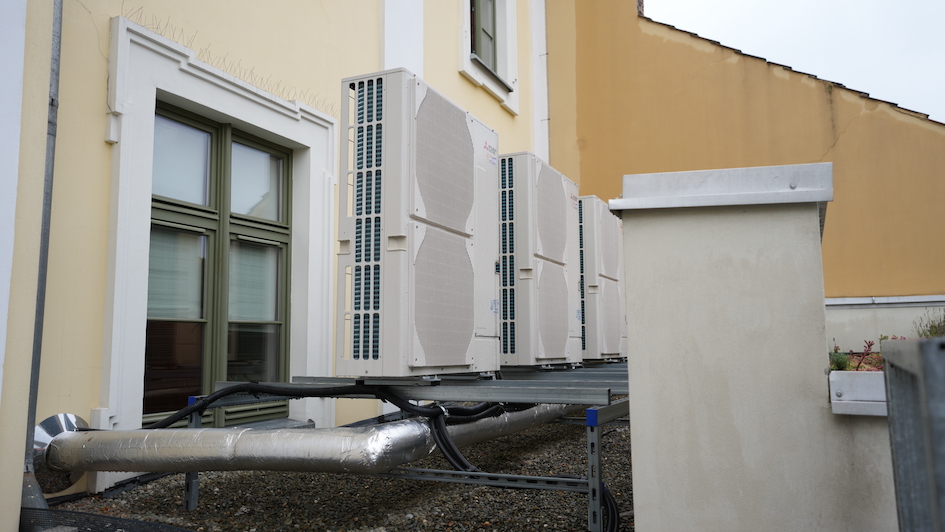

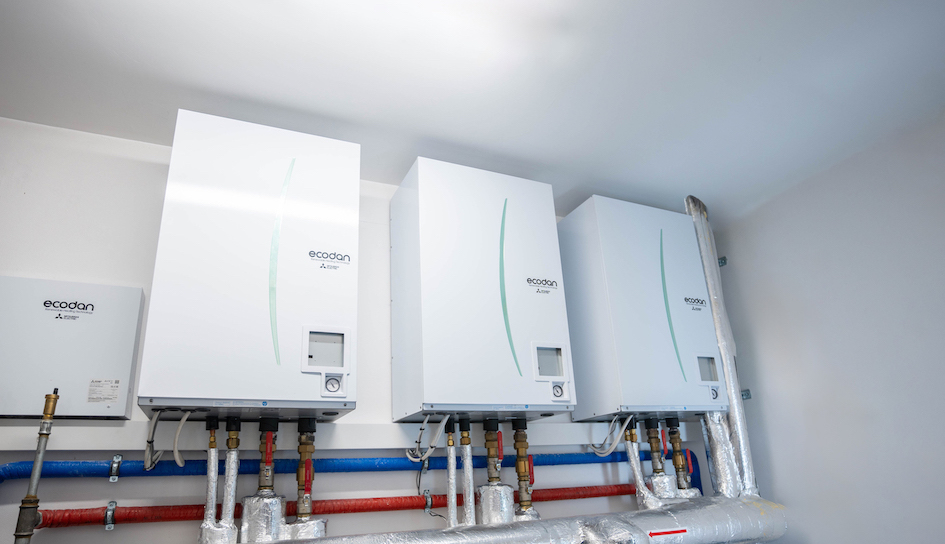

• Kaskada 69 kW – Starostwo Powiatowe w Wieliczce (Rynek Górny 2):
  • Montaż kaskady 3 pomp ciepła Mitsubishi Electric Zubadan (3×23 kW).

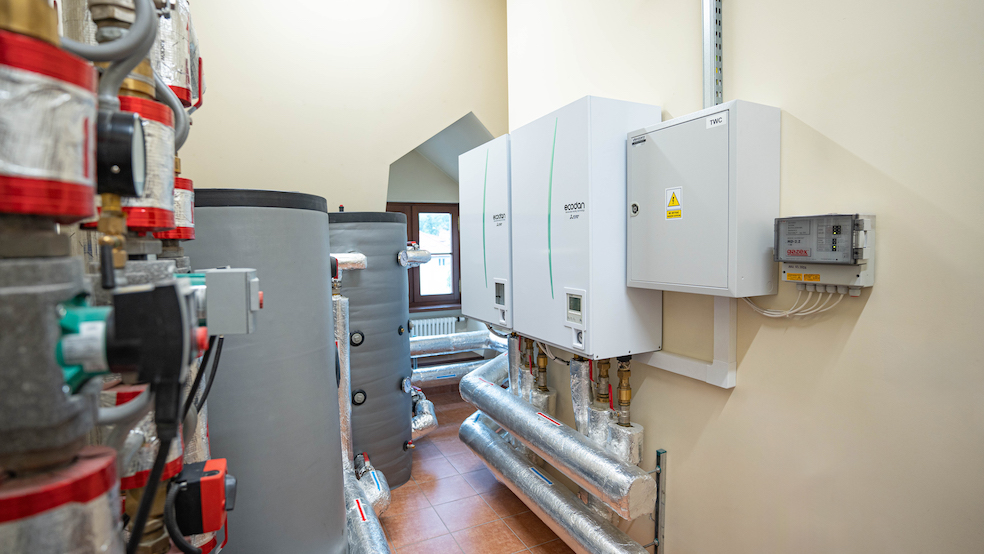

  • Zastosowanie bufora ciepła C.O. o pojemności 500 l, pełniącego rolę sprzęgła hydraulicznego.
  • Integracja z istniejącymi kotłami gazowymi De Dietrich INNOVENS MCA 35 oraz MCA 45.

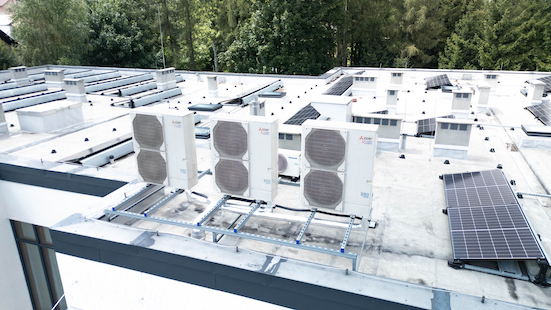

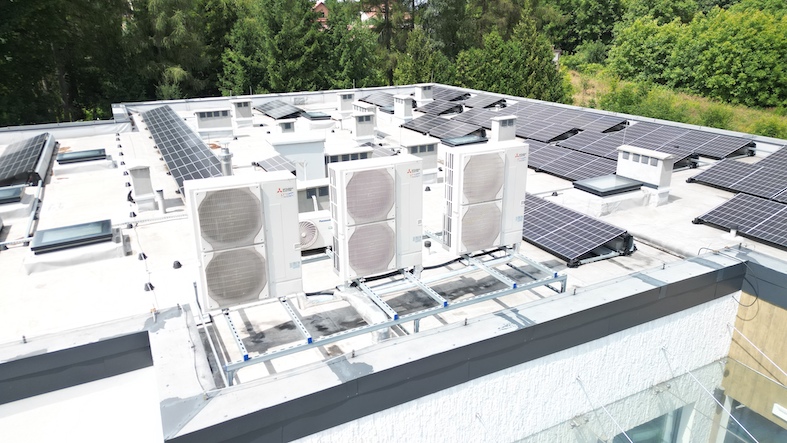

• Kaskada 69 kW – Powiatowe Centrum Pomocy Rodzinie w Wieliczce (ul. Niepołomska 26G):
  • Montaż 3 pomp ciepła Mitsubishi Electric Zubadan o łącznej mocy 69 kW.
  • Zastosowanie bufora C.O. 500 l (sprzęgło hydrauliczne).
  • Hybrydowa współpraca z istniejącym kotłem gazowym Broetje WGB 90 H (86 kW).
• Instalacja 23 kW – Placówka Opiekuńczo-Wychowawcza w Kłaju:
  • Montaż pompy ciepła Mitsubishi Electric Zubadan 23 kW.
  • Instalacja bufora C.O. 200 l oraz zasobnika c.w.u. Galmet SGW(S) MAXI o pojemności 400 l z podwójną wężownicą.
  • Pełna integracja z istniejącym kotłem gazowym Junkers Excellence (28,1 kW) oraz istniejącą instalacją kolektorów słonecznych.

Montaż instalacji fotowoltaicznych (o łącznej mocy 88 kWp) – zakres prac i technologia

Głównym celem inwestycji było maksymalne obniżenie kosztów energii elektrycznej w obiektach powiatowych. Do budowy instalacji fotowoltaicznych użyliśmy monokrystalicznych modułów Canadian Solar TOPHiKu6 CS6R-440T o mocy 440 Wp, cechujących się wysokim współczynnikiem sprawności. W celu uzyskania najwyższego poziomu bezpieczeństwa i wydajności w trudniejszych warunkach zacienienia, systemy wyposażono w optymalizatory mocy SolarEdge S1000.

Szczegóły poszczególnych mikroinstalacji PV:

1. Wieliczka – ul. Niepołomska 26G (38,72 kWp):
   • Sprzęt: 88 modułów Canadian Solar 440 Wp, optymalizatory SolarEdge S1000, falownik SolarEdge SE33.3K.
   • Zakres: Montaż dedykowanej konstrukcji dachowej, prowadzenie tras kablowych DC/AC, montaż rozdzielnic z zabezpieczeniami nadprądowymi i przeciwprzepięciowymi, wykonanie instalacji odgromowej, uziemienia oraz pomiarów odbiorczych.
2. Wieliczka – ul. Rynek Górny 2 (10,12 kWp):
   • Sprzęt: 23 moduły Canadian Solar 440 Wp, optymalizatory SolarEdge S1000, falownik SolarEdge SE8K.
   • Zakres: Docięcie i montaż konstrukcji montażowej do pokrycia dachu Starostwa Powiatowego, spięcie okablowania z rozdzielnicą główną budynku, oznakowanie PPOŻ., zgłoszenie instalacji do Operatora Systemu Dystrybucyjnego (OSD).
3. Gdów – ul. Bocheńska 33 (31,24 kWp):
   • Sprzęt: 71 modułów Canadian Solar 440 Wp, optymalizatory SolarEdge S1000, sieciowy falownik trójfazowy o mocy ok. 30 kW.
   • Zakres: Połączenie z rozdzielnią niskiego napięcia budynku, kompletne pomiary elektryczne, zgłoszenie do jednostki Komendy Powiatowej Państwowej Straży Pożarnej (PSP) i OSD oraz szkolenie z obsługi dla administratorów obiektu.
4. Kłaj 243 (7,92 kWp):
   • Sprzęt: 18 modułów Canadian Solar 440 Wp, optymalizatory SolarEdge S1000, falownik SolarEdge SE7K.
   • Zakres: Kompleksowe prace montażowo-elektryczne na budynku Placówki Opiekuńczo-Wychowawczej wraz ze sporządzeniem dokumentacji powykonawczej.

Kompleksowy zakres usług instalacyjnych OZE

Realizacja dla Starostwa Powiatowego w Wieliczce to przykład inwestycji wykonanej „pod klucz”. W ramach prac nasza firma zapewniła:

• Wykonanie kompletnych tras kablowych DC i AC oraz instalacji uziemiających i połączeń wyrównawczych.
• Montaż zabezpieczeń elektrycznych, przeciwprzepięciowych i nadprądowych.
• Przeprowadzenie pomiarów odbiorczych oraz uruchomienie instalacji.
• Oznakowanie obiektów zgodnie z wymaganiami ochrony przeciwpożarowej (PPOŻ) i zgłoszenia do Państwowej Straży Pożarnej.
• Przygotowanie pełnej dokumentacji powykonawczej i zgłoszenie mikroinstalacji do właściwego Operatora Systemu Dystrybucyjnego (OSD).
